Aquestes fracasses an de modèls, e la màger part son diagnosticables en 30 minutas o mens. Aqueste guida es estructurat a l'entorn de cossí fonciona realament la resolucion de problèmas: en començant de çò que podètz veire sus l'ecran, puèi en trabalhant en revèrs cap a la causa. Que mantenètzecrans d'afichatge LCD comercialsdins lo comèrci al detalh, executar de panèls dins de quiòsques publics, o depurar lo material encastrat pendent lo desvolopament, lo procès de diagnostic es lo meteis.
Referéncia rapida dels simptòmas
Utilizatz aquesta taula coma vòstre primièr filtre. De causas multiplas pòdon produire lo meteis simptòma, doncas lo tractatz coma una direccion de partença, pas una responsa finala.
| Simptòma | Causa mai probabla | Primièra accion |
|---|---|---|
| Ecran completament escur, pas de retroiluminacion | Panna d'alimentacion o fusible bufat | Mesurar la tension d'entrada als pins del modul |
| Ecran activat mas fòrça escur | Degradacion del retroiluminacion o matriç LED en falhida | Testar lo circuit de retroiluminacion independentament |
| Imatge febla visibla sonque amb una torcha | Panèl de retroiluminacion - lo panèl en se es foncional | Inspeccionar las tiras LED e lo circuit de pilòt |
| Afichatge tremolant o intermittent | Cable de ruban solt o tension d'alimentacion instable | Tornatz plaçar totes los connectors; verificar l'ondulacion de l'avitalhament |
| Linhas verticalas o orizontalas a travèrs l'ecran | Fauta de substrat fendasclat o de l'IC del pilòt | Inspeccion visuala; escambiar lo tablèu de pilòt |
| Caractèrs mesclats o mancants | Desconcordança de protocòl o bug de micrologicial | Verificatz los paramètres de comunicacion contra la fuèlha de donadas |
| Ecran blanc sens contengut | Fracàs d'inicializacion o pèrda de senhal | Verificatz la configuracion del protocòl; confirmar lo moment de reïnicializacion |
| Imatge fantasma persistent o burn-in | Imatge estatic sul panèl de vielhiment tròp longtemps | Cicle de poténcia; executar lo modèl de tèst de pixel-actualizacion |
| Entrada tòca s'enregistra pas | Cable tactil damatjat o micrologicial corromput | Verificatz lo cable de ruban; re-controlador tactil flash |
| Reïnicializacions aleatòrias o ciclatge de poténcia | Pic de tension o capacitat de corrent insufisenta | Mesurar l'avitalhament amb l'osciloscòpi; apondre una proteccion contra las ondas |
Qué causa realament las avarias del modul LCD?
Degradacion del retroesclairatge
Lo retroesclairatge es la fauta de compausant simple- mai comuna dins los moduls LCD. Los tablèus LED s'esfondran gradualament pendent lor vida operacionala - los fabricants qualifican los produches contraNormas de tèst de fiabilitat dels semiconductors JEDEC, e las duradas de vida classadas varian significativament entre los panèls de qualitat de consomacion- e de qualitat industriala-. Consultatz totjorn la fuèlha de donadas de vòstre modul especific per sa vida de servici nominal dins vòstras condicions d'explotacion, pas una chifra de l'industria generica.
Un afichatge amb un retroesclairatge degradat passa encara de contraròtles electrics. Lo panèl fonciona - pòt pas produire un imatge legible a la lutz ambientala normala. Se l'ecran sembla acceptable dins una sala escur mas ven gaireben invisible jos un esclairatge de burèu brilhant o a l'exterior, lo retroesclairatge es la primièra causa a testar.
⚠️ Error comuna:compensant un retroiluminacion esfondrada en butant la luminositat al maximum. Aquò accelera lo desgast dels LED e acortís la vida utila restanta d'un compausant ja-degradant. Seleccionar un material amb un espaci de luminositat apropriat dempuèi lo començament evita lo problèma entièrament - veire çò que distinguísmoduls LCD de grau - comercialdempuèi d'alternativas de qualitat de consomator-.
Problèmas de connector e de cable
Los cables de ruban, los connectors de zèbra e las juntas de soldadura se degradan jos la vibracion, lo cicle termic e la flexion repetida. Lo mòde de panna es gaireben totjorn intermitent: tremolant a certanas orientacions, de segments d'afichatge tombats jos vibracion, o un ecran que fonciona a l'aviada mas fracassa a la temperatura de foncionament. Tornar plaçar cada connector abans de comandar de pèças resòlv una part significativa de planhs de camp a còst zèro.
Estrès environamental
Lo freg alentís la responsa dels cristals liquids; la calor accelera lo vielhiment del polarizator e la delaminacion de l'adhesiu; l'umiditat corrodís los electrodes de l'interior, en produsent de segments d'afichatge mancants qu'empièjan gradualament dins de setmanas. Especificatz totjorn per las piègers-cas condicions, pas las mejanas. Per d'aplicacions dins d'environaments exigents,solucions d'afichatge LCD integrats amb de nòtas environamentalas correspondentasval la pena d'èsser avalorat abans lo desplegament, pas après un fracàs de camp.
⚠️ Error comuna:testar un afichatge dins de condicions de laboratòri e supausar que farà çò meteis a l'aire liure, dins un magazin freg, o prèp d'una font d'umiditat - sens verificar que la classa IP nominala del modul e l'interval de temperatura correspondon efectivament a l'environament de desplegament.
Problèmas d'alimentacion e defauts del pilòt
Los pics de tension causan de damatges immediats al IC del pilòt. L'ondulacion d'alimentacion - Lo bruch de CA sul ralh de CC - causa de damatges mai subtils e acumulatius: de reïnicializacions aleatòrias, de bruch d'imatge, e una vida de LED acorchida. Consultatz la fuèlha de donadas de vòstre modul per sa tension d'ondulacion maximala admissibla; i a pas de lindal universal que s'aplica a totes los tipes de panèls.
Los bugs del micrologicial e las desconcordanças de protocòls son una categoria separada qu'imita de manièra convincenta la fauta del material. Un ecran blanc o una sortida descabestrada après un escambi de placa o una mesa a jorn de logicial es fòrça sovent una error de configuracion, pas un panèl trencat. Aquesta distincion es importanta quandcomparant los formats d'ecran de barra LCD e LED- diferentas tecnologias an de comportaments de protocòl diferents e de signaturas de fauta.
Procès de diagnostic de sièis-etapas
Trabalhatz a travèrs d'aqueles per òrdre. Arrèstatz tre qu'identificatz la fauta - d'escambis innecessaris perdon de temps e introduson de novèlas variablas.
Etapa 1 - Inspeccion visuala abans l'alimentacion-.Cercatz de fendasclas, de condensacion darrièr lo panèl, de marcas de cremadura sul PCB, e de cables de ruban desplaçats o torçats. Se trobatz de damatges fisics, aplicatz pas d'alimentacion. Una connexion cortada pòt causar de damatges en cascada que son fòrça mai cars que la fauta originala.
Pas 2 - Verificar la tension d'entrada.Utilizatz un multimètre als pins d'entrada d'alimentacion del modul. Las tensions nominals tipicas pels panèls TFT son de 3,3V, 5V, o 12V - verificatz vòstre fichièr de donadas. Una lectura de mai de 5% fòra de l'especificacion justifica una enquèsta. Per de fauta intermitentas, apondètz un osciloscòpi per verificar l'ondulacion d'alimentacion contra l'especificacion autorizada del fuèlh de donadas.
Etapa 3 - Isolatz lo retroesclairatge.Dins una sala escura, lusissètz una lampa de torcha sus la superfícia del panèl a un angle. Se podètz destriar una imatge febla, lo panèl es foncional e sonque lo retroesclairatge a fracassat. Aqueste tèst unic elimina la mitat de l'arbre de diagnostic en mens de 10 segondas - e fonciona egalament plan susbarra-format afichatges LCDcoma sus de panèls rectangulars estandard.
Etapa 4 - Escambiar los cables e las placas metodicament.Cargar un modèl de tèst conegut-bon. Remplaçatz lo cable de ruban per una unitat de foncionament verificada. Se la fauta seguís lo cable, lo cable es lo problèma. Se demòra amb lo tablèu, lo tablèu es seguent. Remplaçatz d'en primièr lo compausant mai mens car e mai accessible.
Pas 5 - Verificatz lo protocòl de comunicacion.Un ecran blanc o una sortida garbada après un escambi de placa es gaireben totjorn una error de configuracion. Verificatz la frequéncia de lidèu (UART), lo mòde SPI (CPOL/CPHA) o l'adreça I2C contra la fuèlha de donadas. Aquesta etapa capta una part desproporcionada de fauta dinsenvironaments d'afichatge de quiòsqueont los moduls son remplaçats dins lo camp, sovent a partir de documentacion incomplèta.
Etapa 6 - Replicar las condicions de camp sul banc.Un afichatge que fonciona dins lo laboratòri mas que fracassa dins lo desplegament a gaireben totjorn una causa racinala termica o de vibracion. Un connector qu'es marginal a 22 grases pòt dobrir completament a 55 grases. Aplicar de calor contrarotlada pendent los tèsts de banc - una fauta qu'apareis al dessús d'una cèrta temperatura identifica l'expansion termica coma lo mecanisme dirèctament.
Reparar o remplaçar? Un encastre de decision
La reparacion a de sens quandla fauta es localizada a un sol compausant remplaçable - un cable, un tablèu de retroesclairatge, una mesa a jorn del micrologicial - lo modul fa partida d'un sistèma ont l'aprovisionament d'un remplaçament implica un temps d'arrèst o un redessenh significatiu, e lo còst de reparacion es clarament inferior a una unitat novèla.
Lo remplaçament a mai de sens quandde simptòmas multiples apareisson a l'encòp. Lo retroesclairatge feble, l'usura del connector, e lo fantasma d'imatge qu'apareisson amassa son un indicator fisable de la fin de la vida de servici, pas una sola fauta corregibla. Lo remplaçament a tanben de sens quand un modul actual ofrís de melhoras especificacions - una luminositat mai nauta, una temperatura de foncionament mai larga, una melhora proteccion contra l'intrada - que reduiriá la carga de mantenença futura.
Abans de vos engatjar a qual que siá camin, trabalhatz sus aquelas cinc questions:
- Es aquò lo primièr fracàs de l'unitat, o a fracassat abans?
- La fauta es limitada a un sol compausant remplaçable?
- Lo còst total de reparacion - de pèças, de man d'òbra e de temps d'arrèst - demòra clarament en dejós del còst de remplaçament ?
- L'unitat reparada durarà realistament l'exigéncia de servici restant del sistèma?
- Un remplaçament actual ofrís d'especificacions significativament melhoras per aquesta aplicacion?
Se tres o mai de responsas favorizan lo remplaçament, es generalament lo camin mai clar. Consultatz lo completgama de produchsoparlar amb un especialistaa prepaus de l'aprovisionament. Per de contèxtes de comèrci al detalh e de senhalizacion,configuracions LCD personalizadas per la senhalizacion del detalhofrís sovent una melhora economia a long tèrme qu'un escambi dirècte coma-per-coma.
Mantenença preventiva
- Contraròtles environamentals:Desplegar dins l'interval de temperatura e d'umiditat nominats del modul, en utilizant las piègers condicions de planificacion. Dins d'environaments d'umiditat nauta, los recints tancats amb de qualificacions IP verificadas son un requisit, pas una precaucion.
- Gestion de l'energia:Utilizar de provesiments regulats amb proteccion contra las sobretensions de maquinari. Evitatz d'executar los retroesclairatges de contunh a la luminositat maximala - lo contraròtle adaptatiu de la luminositat redusís lo desgast dels LED sens impacte visible sus l'usabilitat.
- Inspeccions programadas:Verificatz mensualament - los sètis del connector e cercatz la condensacion. Trimestralament - executar un modèl de tèst de diagnostic e verificar la tension d'alimentacion jos carga. Annalament - verificatz l'ondulacion de l'avitalhament e inspeccionatz los jaces optics per la delaminacion o lo vielhiment del polarizator.

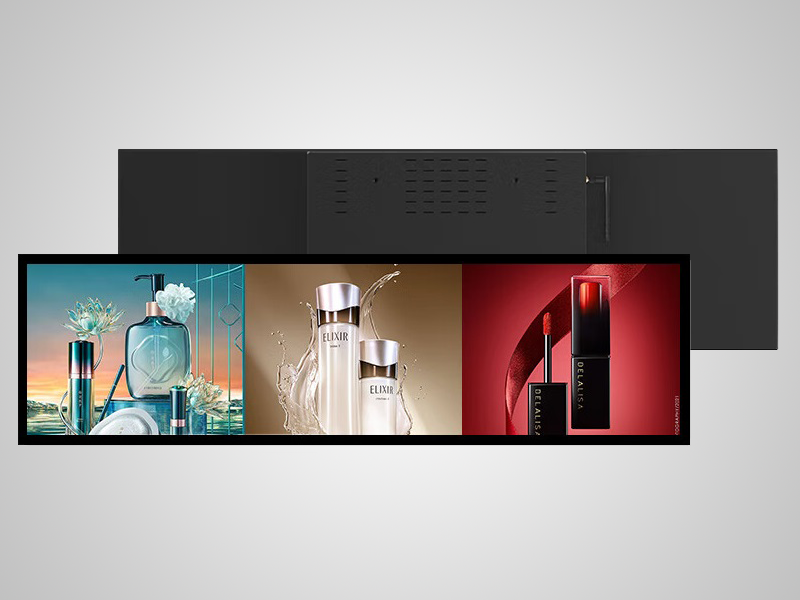

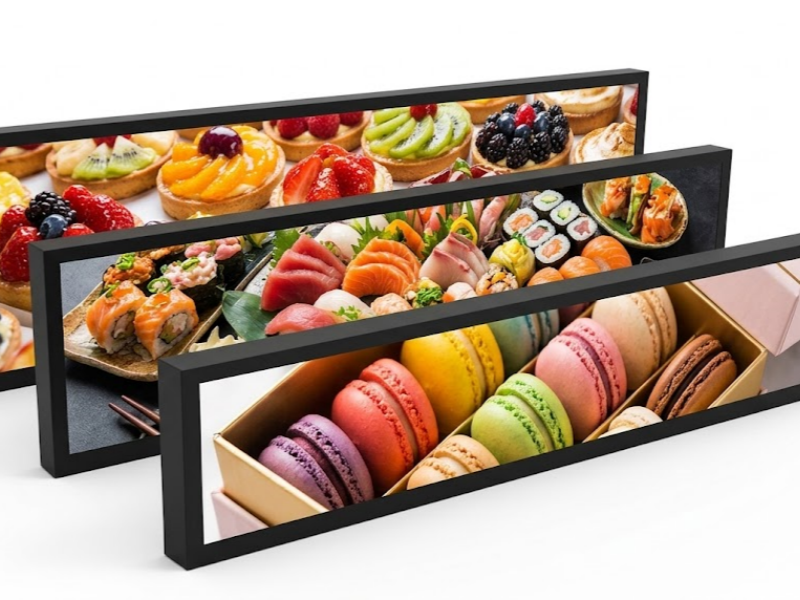

Perterminal de servici auto-desplegaments en cors de contunh dins d'environaments de trafic naut-, lo contraròtle trimestral es l'activitat de mantenença unica de valor mai nauta.Ecrans LCD estirats utilizats dins los environaments de supermercatsafrontar una exposicion especifica a l'umiditat e als produches quimics de neteja que los calendièrs de mantenença estandard pòdon pas abordar completament.
Questions frequentas
Mon LCD mòstra un ecran blanc - lo panèl es trencat?
Pas forçadament. Un ecran blanc es mai sovent un fracàs de comunicacion o d'inicializacion qu'un damatge fisic. Verificatz la configuracion del protocòl - velocitat de baud, mòde SPI, o adreça I2C - contra la fuèlha de donadas del modul. Aquò es mai que mai pertinent après una mesa a jorn del micrologicial o un escambi de placa ont los paramètres son benlèu pas transferits corrèctament.
Cossí saber se lo retroesclairatge o lo panèl LCD an fracàs?
Esclairar una lantèrna sus la superfícia de l'ecran dins un angle dins una sala escur. Se podètz veire una imatge febla, lo panèl produtz corrèctament la sortida e sonque lo retroesclairatge a fracassat. Cap d'imatge jos una lampa significa que la fauta es dins lo panèl, la placa de pilòt, o lo camin del senhal entre eles.
Un afichatge tremolant pòt èsser corregit sens remplaçar lo modul?
Dins la màger part dels cases, òc. Lo parpalhon es mai sovent causat per un cable de ruban desliurat, una joncion de soldadura marginala, o una ondulacion d'alimentacion excessiva. Lo tornar plaçar los connectors e la verificacion de l'estabilitat de la tension d'alimentacion jos carga resòlv la majoritat de las planhas de tremolament abans que siá necessari un remplaçament de compausant.
Es segur d'alimentar un afichatge qu'es estat expausat a l'umiditat?
Non. Daissar lo modul secar completament dins un environament d'umiditat bassa-abans d'aplicar l'alimentacion. L'alimentacion d'un afichatge umid risca la corrosion dels electrodes e los corts circuits que pòdon damatjar definitivament lo panèl.
Perqué mon afichatge fonciona sul banc mas fracassa sul camp?
Las avarias intermitentas de camp-sol son gaireben totjorn causadas per l'expansion termica a la temperatura de foncionament, l'intermiténcia del connector inducha per la vibracion-, o la condensacion pendent l'aviada. Replicar l'environament de desplegament real - temperatura, vibracion, umiditat - pendent los tèsts de banc. Per d'orientacions sus la seleccion de material que gestiona las condicions exigentas de manièra mai coerenta,aquesta vista generala de las opcions d'afichatge LCD de nauta-performançacobrís las diferéncias d'especificacions qu'importan mai.
Conclusion
Las avarias del modul LCD son legiblas un còp que sabètz çò que cal cercar. Un panèl escur, un ecran tremolant, una sortida - caduna mapa a una lista manejabla de causas probablas, e un procès de diagnostic estructurat tròba la fauta reala mai rapidament que de remplaçar de compausants a l'azard. Lo meteis procès vos ditz tanben clarament quand la reparacion a fach son cors e lo remplaçament es la responsa justa.
Se un fracàs recent a mes de material novèl sus vòstre agenda, exploratzcossí los ecrans LCD comercials modèrnes se comparan a las opcions d'afichatge tradicionalas, oenviar una demandaper discutir de vòstras exigéncias especificas d'aplicacion.
